ساخت سازه های بتنی ، درصد بالایی از ساختمان های کشور را شامل می شود. طراحی صحیح و اصولی این سازه‌ها نه تنها بر ایمنی و خدمت پذیری آن‌ها تأثیر می‌گذارد، بلکه می‌تواند هزینه ‌های مرتبط با ساخت و نگهداری را به‌طور قابل ‌توجهی کاهش دهد. بنابراین طراحی بهینه این سازه ها و ترسیم دقیق آن‌ها از اهمیت بالایی برخوردار است.

در این راستا، شرکت رایان سازه اقدام به تولید نرم‌افزار بتن نگار نموده است که ابزاری قدرتمند برای مهندسان عمران به ‌شمار می‌رود. این نرم‌افزار به مهندسان کمک می‌کند تا نقشه‌های اجرایی سازه‌های بتنی را به سهولت تولید و ترسیم کنند. بتن نگار به ‌راحتی می‌تواند مدل‌های سازه‌ای را از نرم‌افزار ETABS دریافت کرده و با رعایت استانداردهای آیین ‌نامه، نقشه‌ها را بصورت دقیق و حرفه‌ای در قالب فایل CAD تهیه نماید

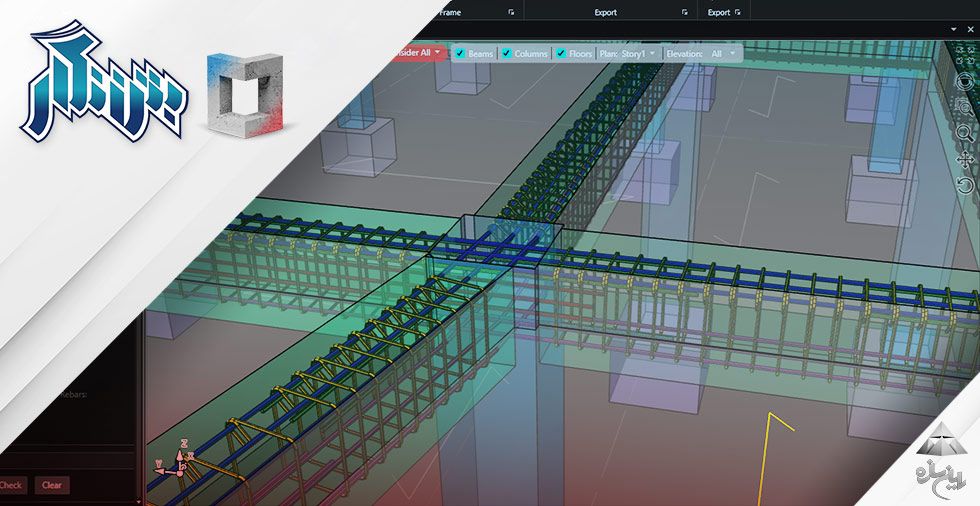

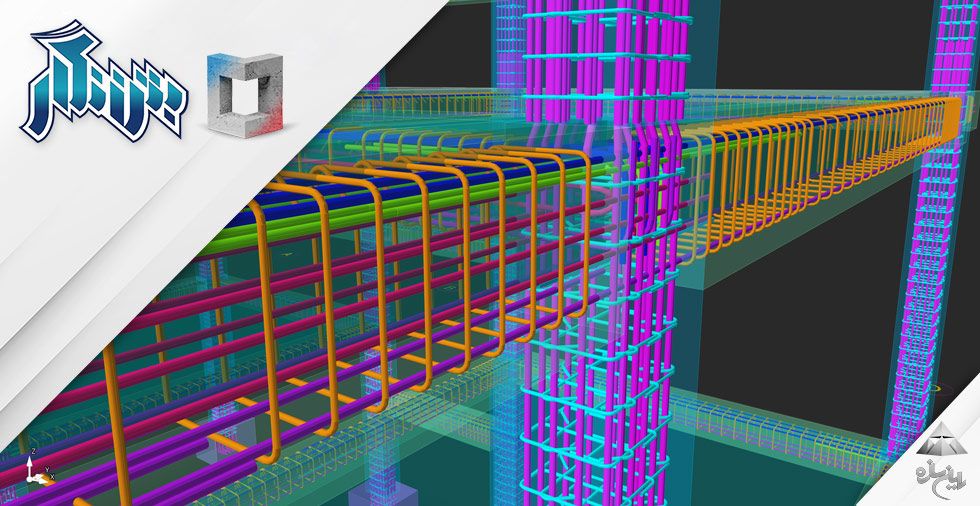

یکی از ویژگی‌های منحصر به فرد بتن نگار، رابط کاربری سه‌بعدی و گرافیک قوی آن است که باعث شده تغییرات را به وضوح حس کنید. تجربه کار با ابزارهای موجود در این نرم‌افزار بسیار راحت بوده و کاربران می‌توانند به‌آسانی مدل‌های سازه‌ای خود را مشاهده و ویرایش کنند. جزییات کامل این نرم‌افزار را می توانید، در موارد زیر مشاهده بفرمایید:

تنظیمات کلی طراحی
- طراحی سازه براساس آخرین ویرایش مبحث نهم مقررارت ملی و آیین نامه ACI
- امکان تغییر مشخصات طولی آرماتورها(طول مهاری، طول پس از خم و...) و یا ایمپورت آن ها از فایل اکسل
- طراحی و ترسیم براساس شکل پذیری سازه (شکل پذیری ویژه و متوسط)

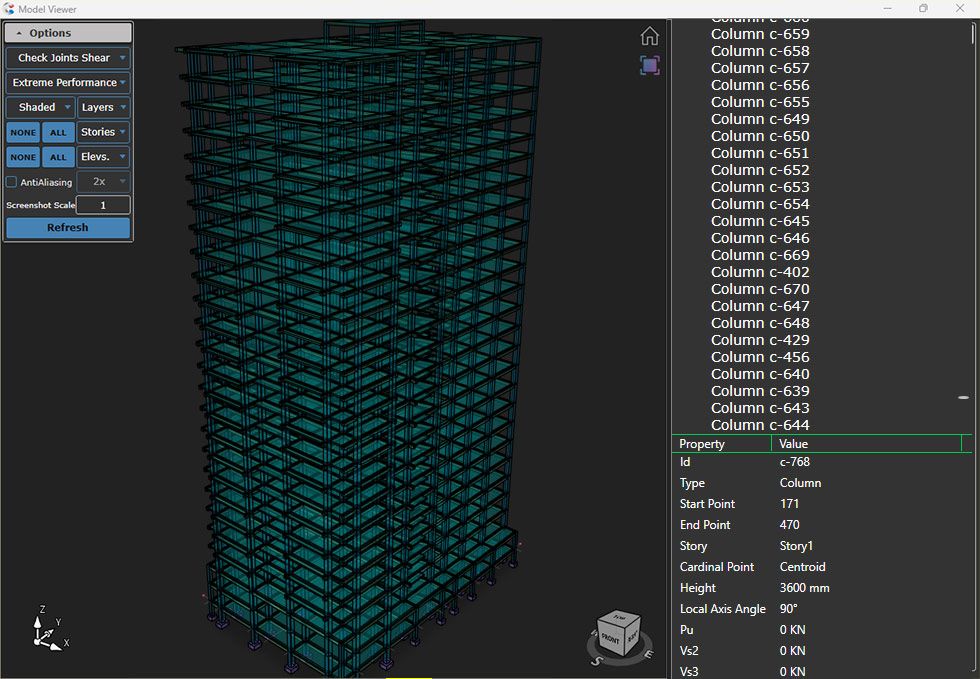

- امکان مشاهده و اصلاح مقاطع تیر و ستون
- قابلیت تغییر و اختصاص مقاطع در نرم افزار
- امکان طراحی المان های انتخابی کاربر در صورت نیاز

طراحی ستون

- امکان تعریف طول و محل وصله بر اساس آیین نامه و یا نظر کاربر
- امکان مشخص کردن طول بحرانی ستون(L0) براساس نظر کاربر
- مشخص کردن طول آرماتور انتظار بر اساس آیین نامه و یا مقدار دلخواه کاربر
- کنترل ستون پرفشار براساس ضوابط آیین نامه
- آرماتور گذاری تنگ ها در طول بحرانی ستون بر اساس آیین نامه
- مشخص کردن فواصل تنگ ها در طول بحرانی بر اساس نظر کاربر

طراحی تیر

- قابلیت ترسیم تیرهای زاویه دار به صورت یکپارچه با زاویه دلخواه کاربر
- امکان مرج کردن آرماتورها در تیرهای با عرض و ارتفاع متفاوت
- قابلیت تیپ بندی تیرها بر اساس تنظیمات کاربر
- نمایش سریع وزن میلگرد ها حین تیپ بندی تیر
- امکان تعیین آرماتورهای طولی تیر بر اساس حداقل آیین نامه و یا تعداد مورد نظر کاربر

- امکان مرج کردن آرماتورهای تقویتی و پیچشی طولی با تعداد متفاوت در دو دهانه مجاور
- مشخص کردن کاور بتن بر اساس نظر کاربر
- امکان اصلاح خودکار فواصل آرماتورهای طولی تیر براساس حداقل و حداکثرهای آیین نامه ای
- نمایش خطاهای مغایر با آیین نامه به کاربر جهت اصلاح طراحی
- قابلیت توزیع آرماتورهای پیچشی طولی در مقطع براساس نظر کاربر

خروجی نرم افزار

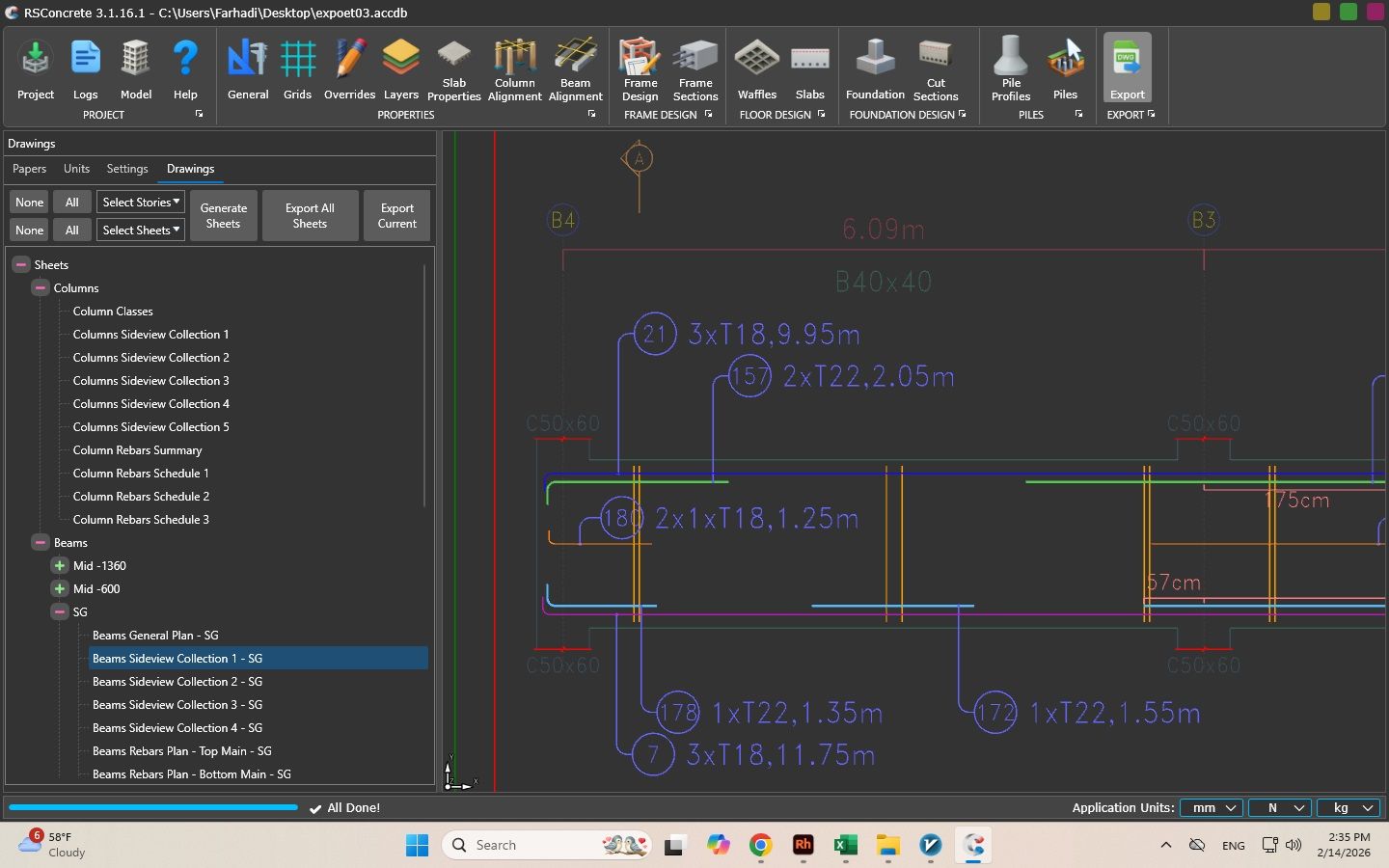

- ارائه نقشه تیرها با جزییات کامل
- امکان ترسیم پلان های آرماتور گذاری به تفکیک نوع آرماتور
- ارائه لیستوفر کامل پروژه در صورت نیاز و به تفکیک تیرها و ستون ها
- ارائه جدول قطع آرماتور جهت بهینه سازی پروژه
- ارائه درصدپرتی میلگرد

- قابلیت شیت بندی نقشه ها براساس سایز برگه انتخابی کاربر
- امکان رند کردن فواصل براساس تنظیمات کاربر
- ارائه نقشه تیرها و ستون ها با جزئیات کامل
- امکان مشخص کردن فرمت لیستوفر پروژه
- قابلیت درنظر گرفتن جدول قطع آرماتور برای تیر و ستون به صورت همزمان

- امکان ارائه لیستوفر و جدول قطع آرماتور پروژه بر اساس طبقات انتخابی کاربر
- قابلیت ارائه خروجی نقشه ها بر اساس طبقات انتخابی کاربر
- امکان ارائه نقشه ها بر اساس مقیاس دلخواه کاربر
- امکان جانمایی نقشه ها در برگه بر اساس بازه ی مقیاس مورد نظر کاربر
- امکان ارائه نقشه ها به صورت بلاک و به انتخاب کاربر
